Особенности конструкции двигателя Лада Гранта, ВАЗ 11183, 21116, 11186, 21114-50

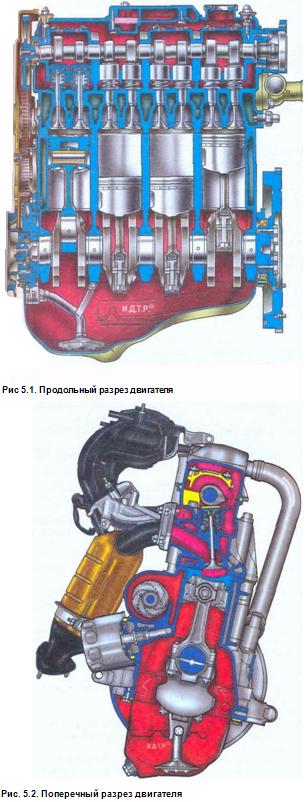

На Ладу Гранта ВАЗ 2190 устанавливают двигатели ВАЗ 11183 (80 л.с.), ВАЗ 21116 (87 л.с.), ВАЗ 11186 (87 л.с.). На Ладу Калину ВАЗ-11183 и ВАЗ 21193 устанавливают двигатель мод. 21114-50. Все двигатели созданы на базе двигателя 2111. Увеличение рабочего объема двигателя до 1,6 л по сравнению с двигателем 2111 (1,5л) достигнуто за счет увеличения хода при неизменном диаметре цилиндра. Блок цилиндров отлит из специального жаропрочного чугуна, что придает конструкции двигателя жесткость и прочность.   Двигатели практически одинаковы по конструкции. Двигатели ВАЗ 21116 (87 л.с.), ВАЗ 11186 (87 л.с.) имеют большую мощность по сравнению с ВАЗ 11183 (80 л.с.), за счет облегченной поршневой группы (на 39 %). При этом 21116 отличается от 11186, тольк опроизводителем поршневой группы (на 21116 она импортная)  Далее более подробно о двигателях на примере двигателя 21114. Протоки для охлаждающей жидкости, образующие рубашку охлаждения, выполнены по всей высоте блока, это улучшает охлаждение и уменьшает деформацию блока неравномерного перегрева. Рубашка охлаждения открыта в верхней части в стону головки блока. В нижней части блока расположено пять опор коренных подшипников коленчатого вала, крышки      которые прикреплены болтами. В опорах установлены тонкостенные сталеалюминиевые вкладыши, выполняющие функцию подшипников коленчатого вала. В средней опоре выполнены проточки,  в которые вставлены упорные полукольца,

удерживающие коленчатый вал от осевых перемещений.      По сравнению с блоком цилиндров двигателя 2111 блок цилиндров двигателя 21114 выше на 2,3 мм, высота от оси постелей коренных подшипников до верхней поверхности блока равна 197,1 мм. Коленчатый вал отлит из специального высокопрочного чугуна. Коренные и шатунные шейки вала прошлифованы. Для смазки шатунных вкладышей в коленчатом валу просверлены масляные каналы, закрытые заглушками.Для уменьшения вибрации служат восемь противовесов, расположенных на коленчатом валу. Радиус кривошипа коленчатого вала двигателя мод, 21114 на 2,3 мм больше, чем у двигателя мод. 2111, за счет этого ход поршня увеличился с 71 до 75,6 мм. Для различия валов на одном из противовесов коленчатого вала двигателя мод. 21114 отлита маркировка«11183». На переднем конце коленчатого вала установлены масляный насос, зубчатый шкив ремня привода распределительного вала и шкив привода генератора с встроенным демпфером крутильных колебаний. На заднем конце коленчатого вала установлен маховик, отлитый из чугуна. На маховик напрессован стальной зубчатый обод.Шатуны стальные, кованые, с крышками на нижних головках.В нижней головке шатуна установлены тонкостенные вкладыши, в верхнюю головку запрессована сталебронзовая втулка.Поршни отлиты из алюминиевого сплава. На каждом из них установлено три кольца: на верхних компрессионных и нижнее маслосъемное. На днищах поршней выполнены углубление под камеру сгорания и два углубления под клапаны. Масляный картер стальной, штампованный, прикреплен болтами к блоку цилиндров снизу. Головка блока, установленная сверху на блоке цилиндров, отлита из алюминиевого сплава. В нижней части головки отлиты каналы, по которым циркулирует жидкость, охлаждающая камеры сгорания. В верхней части головки установлен распределительный вал. Он вращается в опорах, выполненных в верхней части головки блока, и в двух корпусах подшипников, закрепленных гайками на шпильках, ввернутых в головку блока. Камера сгорания в головке блока двигателя мод. 21114 стала больше по сравнению с двигателем мод. 2111: ее длина увеличилась с 79 до 81 мм, а ширина –с 48до 50 мм. Для различия головок блока рядом с резьбовым отверстием для свечи 1го цилиндра головки двигателя мод. 21114 есть прилив с номером «11183». Распределительный вал отлит из чугуна. Для уменьшения износа рабочие поверхности кулачков и поверхность под сальник термообработаны - отбелены, В связи с тем, что на двигателе мод. 21114 применен фазированный впрыск топлива, в системе управления двигателем установлен датчик фазы.   Для обеспечения его работы в заднюю цапфу распределительного вала запрессован штифт-отметчик.  Кулачки распределительного вала через толкатели приводят в действие клапана. В верхней части толкателей установлены  стальные регулировочные  шайбы, подбором которых регулируются Зазоры  в приводе клапанов.  В двигателе по два клапана на цилиндр: впускной и один выпускной. Направляющие втулки и седла клапанов в головку блока. На направляющих, кроме того, снабжены стопорными кольцами удерживающими их от выпадения. На направляющих втулках установлены  маслосъемные колпачки, уменьшающие попадание масла в цилиндры. На каждом клапане две пружины. Распределительный вал приводится в действие резиновым зубчатым ремнем от коленчатого. Шкивы распределительных валов двигателя мод. 21114 и 2111 различаются: метка для установки  фаз   газораспределения шкиве   двигателя мод. 2111 расположена по середине впадины между зубьями, а у двигателя  21114 смещена на2°. Система смазки комбинированная: разбрызгиванием и под давлением, Под  давлением смазываются коренные и шатунные подшипники и опоры распределительных вала. Система состоит из масляного картера, шестеренчатого масляного насоса с маслоприемником, полнопоточного масляного фильтра, датчика давления масла и масляных каналов.

Система охлаждения двигателя состоит из рубашки охлаждения, радиатора с электро - вентилятором, центробежного водяного насоса, термостата, расширительного бачка и шлангов. Система питания состоит из электрического топливного насоса, установленного в топливном баке, дроссельного узла, фильтра тонкой очистки топлива, регулятора давления топлива, форсунок и топливных шлангов. Отличия элементов системы питания двигателя мод. 21114 от двигателя мод. 2111: - топливная рампа трубчатой формы без обратного слива топлива изготовлена из нержавеющей а вместо алюминиевой; - топливные форсунки уменьшенного размера не взаимозаменяемы с прежними; - регулятор давления топлива измененной конструкции установлен в модуле топливного насоса, а не на топливной рампе; - в дроссельном узле отсутствует отверстие, соединяющее воздухоподводящий рукав с модулем впуска в обход дроссельной заслонки. Изменена конфигурация фланца дроссельного узла. В систему питания функционально входит система улавливания паров топлива с угольным адсорбером (см. «Замена узлов системы улавливания паров топлива»), предотвращающая выход паров топлива в атмосферу. Система зажигания состоит из катушки зажигания, установленной на специальном кронштейне на блоке цилиндров, свечей зажигания и высоковольтных проводов. Управляет катушкой зажигания электронный блок управления (ЭБУ, или контроллер) двигателем. Установка катушки зажигания, управляемой ЭБУ вместо модуля зажигания двигателя мод. 2111, повысила надежность системы.

Система вентиляции картера двигателя закрытая, с отводом картерных газов во впускной коллектор через сетку маслоотделителя, установленного в крышке головки блока цилиндров. Далее картерные газы направляются в цилиндры двигателя, где сгорают. При работе двигателя на режиме холостого хода картерные газы поступают по шлангу малого контура через калиброванное отверстие (жиклер) в корпусе дроссельного узла. На этом режиме во впускном коллекторе создается высокое разрежение и картерные газы эффективно отсасываются в за дроссельное пространство. Жиклер ограничивает объем отсасываемых газов, чтобы не нарушалась работа двигателя на холостом ходу. При работе двигателя под нагрузкой, когда дроссельная заслонка частично или полностью открыта, основной объем газов проходит по шлангу большого контура в воздухо - подводящий рукав перед  дроссельным узлом и далее во впускной коллектор и камеры сгорания.
 Также на автомобиль Лада Гранта может быть установлен двигатель ВАЗ 21126, фактически это двигатель от автомобиля Лада Приора.
